Универсальный комплекс Рифей-Буран+Бетон-25
Универсальный комплекс Рифей-Буран+Бетон-25
10 027 000 руб. с учетом НДС 20%
  • Товарный бетонТоварный бетон: до 25 м3/час
  • Камень пустотелый 390х190х188 ммКамень пустотелый 390х190х188 мм: 600 шт/час
  • Плитка тротуарная 200х100 мм кв. мПлитка тротуарная 200х100 мм кв. м: 56 м2/час
  • Камень бордюрный 1000×300×150 ммКамень бордюрный 1000×300×150 мм: 80 шт/час
Технические характеристики
  • Смеситель: CГ-750-С одновальный, с горизонтальным расположением вала
  • Установленная мощность: 55,0 кВт
  • Масса: 13900 кг
  • Длина: 13 м
  • Ширина: 7 м
  • Высота: 8 м
  • Режим работы: автоматический/полуавтоматический
  • Гарантия: 2 года
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание
РБУ-25 + вибропресс Рифей-Буран.
Универсальный Комплекс Рифей-Буран-Бетон 25 состоит из автоматизированного формующего блока, вибропресса Рифей-Буран и бетонного завода Рифей-Бетон-25. Предназначен для производства мелкоштучных вибропрессованных изделий и (или) товарного (жидкого) бетона или раствора.
Позволяет производить все известные марки товарного бетона и  полусухую жесткую смесь для изготовления вибропрессованных блоков, тротуарной плитки, кирпича и метровых дорожных бордюров и поребриков.

СОСТАВ И СХЕМА

Бетонный завод состоит из эстакады на которой установлен бетоносмеситель СГ-750, с верху него установлены дозаторы воды и цемента. Дозатор заполнителя представляет из себя два бункера по 5 м3 каждый с взвешивающим и подающим транспортерами в скип. Силос цемента (доп. опция) или растариватель биг-бегов (опция). Транспортер шнековый для подачи цемента идет в комплекте. Пульт управления заводом может устанавливаться в любом удобном месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.
Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Буран с модулем подачи поддонов.

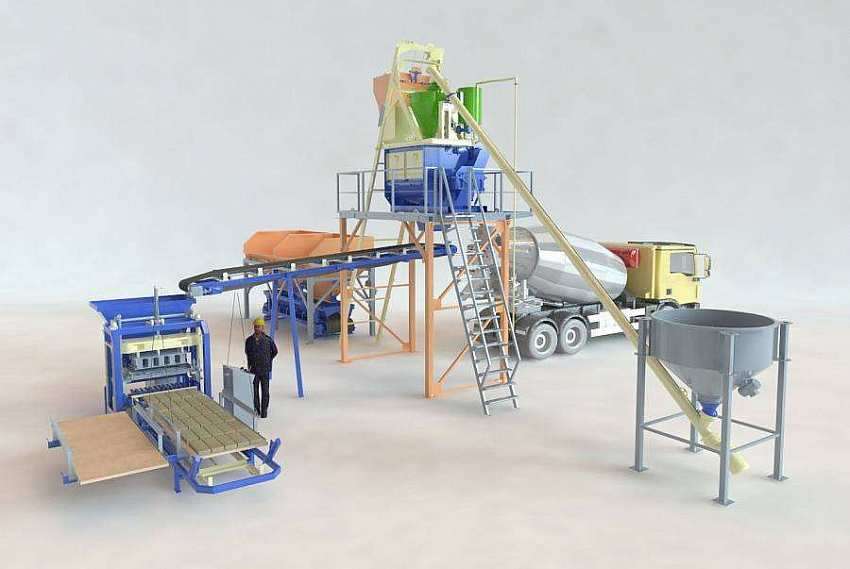

Схема бетонного завода+ Формующий блок

Название & Состав
Цена
Вибропресс Рифей-Буран
Вибропресс Рифей-Буран

  1. Формующий блок Рифей Буран
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Автоматический пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 231 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (12 шт)
4 659 000 руб.
с учетом НДС 20%
Рифей-Бетон-25
Рифей-Бетон-25

  • 1. Бетоносмеситель СГ 750-С

  • 2. Подъемник скиповый ПС-600 (привод - лебедка)

  • 3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5мкаждый)

  • 4. Цементный дозатор ДЦ-200

  • 5. Водный дозатор ДВ-150

  • 6. Пульт управления системой ПУ-А

  • 7. Конвейер шнековый КВ-6 метров.

  • 8. Водный насос

  • 9.Эстакада

  • 10. Компрессор  Remeza

  • 11. Монтажно-сборочный комплект метизов

  • 12. Паспорт. Руководство по эксплуатации.

4 986 000 руб.
с учетом НДС 20%
Конвейер ленточный выкатной КЛ-500-5,0-В
Конвейер ленточный выкатной КЛ-500-5,0-В

1. Опора конвейера (в сложенном положении)
2. Конвейер ленточный&nbsp
3. Воронка приемная&nbsp
4. Отбойник&nbsp
5. Цепь приводная&nbsp
6. Паспорт. Руководство по эксплуатации

382 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
Базовый комплект поставки

Название & Состав
Цена
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

от 442 000 руб.
с учетом НДС 20%
Подъёмник (Снижатель) бесстеллажный
Подъёмник (Снижатель) бесстеллажный

1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

2. Пульт управления (опция)

3. Установка насосная/маслостанция (опция)
от 171 000 руб.
с учетом НДС 20%
Автоматическая система пакетирования "П"
Автоматическая система пакетирования "П"

1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 609 000р.

от 4 672 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

626 000 руб.
с учетом НДС 20%
Дозатор хим добавок ДП-60
Дозатор хим добавок ДП-60

1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации

97 000 руб.
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт ПУ-БЗ

Пылевлагозащищеный корпус пульта управления и силового щита;

Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

Сенсорная панель оператора Weintek;

Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;

Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

Руководство по эксплуатации.

609 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Дополнительные опции
Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.

Технические характеристики
Производительность комплекса при изготовлении:
товарный бетон - до 25 м3 бетона в час
камней пустотелых 390х190х188 мм - 600 шт./час
камней перегородочных 120мм - 900 шт./час
камней бортовых БР 100.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 2800 шт./час (56 м2)

Размеры поддона для формования 1150х650х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-750-С объем бетоносмесителя по загрузке 0,75 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 200
-дозатор воды - 150

Установленная мощность - 55 кВт
Режим работы – автоматический/полуавтоматический
Обслуживающий персонал – 2-4
Условия эксплуатации при температуре окружающей среды +5...+45

Габаритные размеры:
Длина (без учета силоса) - 13 000 мм
Ширина – 7 000 мм
Высота (без силоса) – 8 000 мм
Масса (без силоса) – 13 900 кг

Привод затвора пневматический
Компрессор Abac
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
 Вредные выбросы - отсутствуют.

Организация производства РБ+вибропресс Рифей


План фундамента

План фундамента РБ-25


Описание
РБУ-25 + вибропресс Рифей-Буран.
Универсальный Комплекс Рифей-Буран-Бетон 25 состоит из автоматизированного формующего блока, вибропресса Рифей-Буран и бетонного завода Рифей-Бетон-25. Предназначен для производства мелкоштучных вибропрессованных изделий и (или) товарного (жидкого) бетона или раствора.
Позволяет производить все известные марки товарного бетона и  полусухую жесткую смесь для изготовления вибропрессованных блоков, тротуарной плитки, кирпича и метровых дорожных бордюров и поребриков.

СОСТАВ И СХЕМА

Бетонный завод состоит из эстакады на которой установлен бетоносмеситель СГ-750, с верху него установлены дозаторы воды и цемента. Дозатор заполнителя представляет из себя два бункера по 5 м3 каждый с взвешивающим и подающим транспортерами в скип. Силос цемента (доп. опция) или растариватель биг-бегов (опция). Транспортер шнековый для подачи цемента идет в комплекте. Пульт управления заводом может устанавливаться в любом удобном месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.
Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Буран с модулем подачи поддонов.

Схема бетонного завода+ Формующий блок

Название & Состав
Цена
Вибропресс Рифей-Буран
Вибропресс Рифей-Буран

  1. Формующий блок Рифей Буран
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Автоматический пульт управления
  6. Пуансон-матрица (1 шт, стоимостью 231 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (12 шт)
4 659 000 руб.
с учетом НДС 20%
Рифей-Бетон-25
Рифей-Бетон-25

  • 1. Бетоносмеситель СГ 750-С

  • 2. Подъемник скиповый ПС-600 (привод - лебедка)

  • 3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5мкаждый)

  • 4. Цементный дозатор ДЦ-200

  • 5. Водный дозатор ДВ-150

  • 6. Пульт управления системой ПУ-А

  • 7. Конвейер шнековый КВ-6 метров.

  • 8. Водный насос

  • 9.Эстакада

  • 10. Компрессор  Remeza

  • 11. Монтажно-сборочный комплект метизов

  • 12. Паспорт. Руководство по эксплуатации.

4 986 000 руб.
с учетом НДС 20%
Конвейер ленточный выкатной КЛ-500-5,0-В
Конвейер ленточный выкатной КЛ-500-5,0-В

1. Опора конвейера (в сложенном положении)
2. Конвейер ленточный&nbsp
3. Воронка приемная&nbsp
4. Отбойник&nbsp
5. Цепь приводная&nbsp
6. Паспорт. Руководство по эксплуатации

382 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
Базовый комплект поставки
Название & Состав
Цена
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

от 442 000 руб.
с учетом НДС 20%
Подъёмник (Снижатель) бесстеллажный
Подъёмник (Снижатель) бесстеллажный

1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

2. Пульт управления (опция)

3. Установка насосная/маслостанция (опция)
от 171 000 руб.
с учетом НДС 20%
Автоматическая система пакетирования "П"
Автоматическая система пакетирования "П"

1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 609 000р.

от 4 672 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

626 000 руб.
с учетом НДС 20%
Дозатор хим добавок ДП-60
Дозатор хим добавок ДП-60

1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации

97 000 руб.
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт ПУ-БЗ

Пылевлагозащищеный корпус пульта управления и силового щита;

Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

Сенсорная панель оператора Weintek;

Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;

Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

Руководство по эксплуатации.

609 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Дополнительные опции
Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.
Технические характеристики
Производительность комплекса при изготовлении:
товарный бетон - до 25 м3 бетона в час
камней пустотелых 390х190х188 мм - 600 шт./час
камней перегородочных 120мм - 900 шт./час

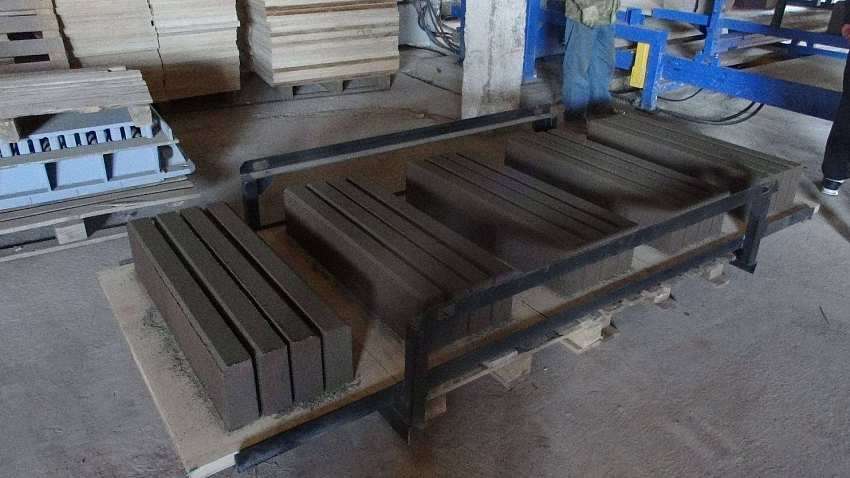

камней бортовых БР 100.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 2800 шт./час (56 м2)

Размеры поддона для формования 1150х650х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-750-С объем бетоносмесителя по загрузке 0,75 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 200
-дозатор воды - 150

Установленная мощность - 55 кВт
Режим работы – автоматический/полуавтоматический
Обслуживающий персонал – 2-4
Условия эксплуатации при температуре окружающей среды +5...+45

Габаритные размеры:
Длина (без учета силоса) - 13 000 мм
Ширина – 7 000 мм
Высота (без силоса) – 8 000 мм
Масса (без силоса) – 13 900 кг

Привод затвора пневматический
Компрессор Abac
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
 Вредные выбросы - отсутствуют.
Организация производства РБ+вибропресс Рифей

План фундамента

План фундамента РБ-25


Подробная бесплатная консультация по интересующим Вас вопросам в мессенджере
Сопроводим на всех этапах от подбора оборудования до монтажа и обслуживанию, ответим на любые вопросы, которые возникнут.

Запросить коммерческое предложение
Телефон *
Это поле обязательно для заполнения
